Mit zunehmender BK-Verkabelung treten immer häufiger Schwierigkeiten an Hausübergabepunkten durch Potenzialausgleichströme auf.
In ferngespeisten BK-Netzen kommt es infolge der großen Ströme über Innen- und Außenleiter des Koaxkabels zu erheblichen Potentialverschiebungen. Diese führen dann nach dem Übergabepunkt beim vorgeschriebenen Verbinden mit dem Erdpotential der Stromversorger zu unvertretbar hohen Ausgleichströmen.
Die spannungsfeste, kapazitive Trennung des Innen- und Außenleiters der KTG-Trennglieder sorgt in diesen Fällen für einfache Abhilfe.
- kapazitive Trennung des Innenleiters und Kabelmantels zur Vermeidung von Ausgleichströmen zwischen unterschiedlichen Potenzialen
| ⏩ | KTG 220 F im Onlineshop aufrufen |
| Technische Daten / Technical data | |
| Typ / Type |

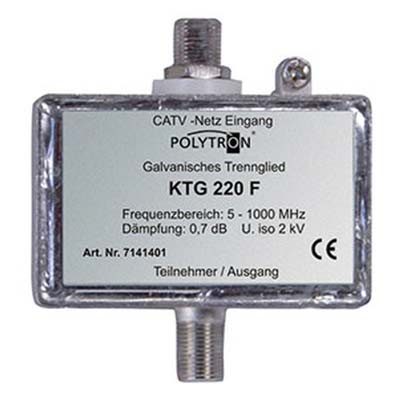

KTG 220 F
|
| Beschreibung / Description |
galvanisches Trennglied / galvanic separator
|
| Artikel-Nr. / Article no. |
7141401
|
| Frequenzbereich / Frequency range |
5-1000 MHz
|
| Durchgangsdämpfung / Through loss |
≤ 0,7 dB
|
| Spannungsfestigkeit Electrical strenght |
Innenleiter / inner core 2000 V ;
Kabelmantel / shielding 2000 V |
| Rückflussdämpfung / Return loss |
≥ 20 dB bis 40 MHz (-1,5 pro octave)
|
| Schirmungsmaß / Screening factor |
≥ 75 dB
|
| Anschlüsse / Connectors |
F-Buchse / F socket
|
| Maße / Dimensions |
ca. 50 x 45 x 30 mm
|
| Gewicht / Weight |
0,14 kg
|
Gehäuse für KTG 220 F mit Erdungsklemme KTG-APG, Artikel-Nr. 7141409
