Hoher Ausgangspegel

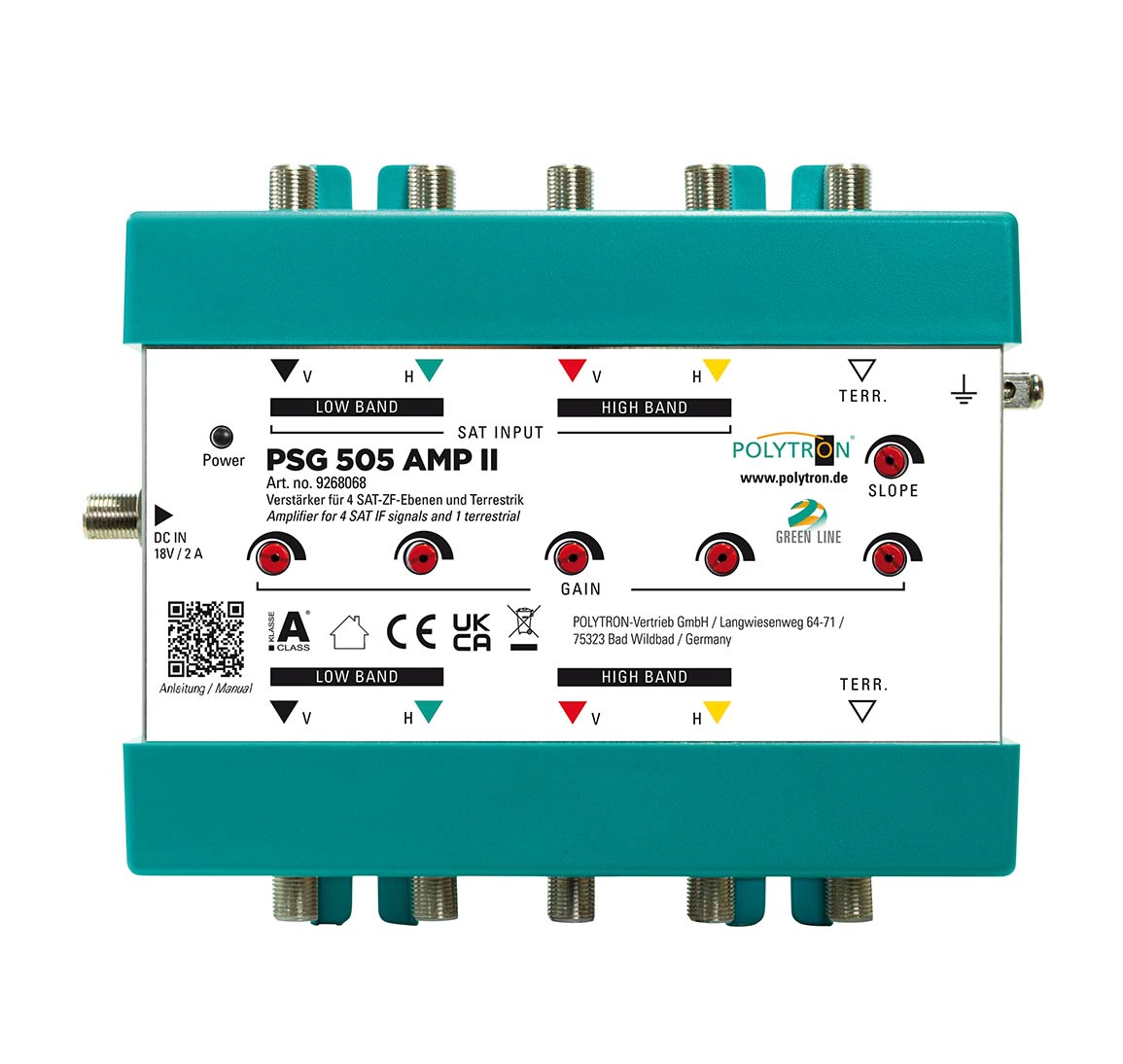

Der Linienverstärker PSG 505 AMP II verstärkt die einzelnen Polarisationsebenen Ihrer Satelliten-Empfangsanlage.
Hauptmerkmale:
- 4xSAT, 1xTERR
- Hohe Entkopplung
- Pegelsteller pro Linie
- Hoher Ausgangspegel
- geringe Abmessungen
- Netzteil im Lieferumfang enthalten
| ⏩ | Artikel im Onlineshop aufrufen |
| ⏩ | Bedienungsanleitung |
| Technische Daten / Specifications | |
| Typ / Type |
PSG 505 AMP II
|
| Artikel-Nr. / Article no. |
9268068
|
| Eingänge / Inputs |
4 SAT, 1 TERR
|
| Ausgänge / Outputs |
5
|
| Frequenzbereich / Frequency range |
47...862 MHz / 950...2150 MHz
|
| Konnektor / Connector |
F-Buchse
|
| Verstärkung / Amplification |
SAT: 15…24 dB; TERR: 17 dB
|
| Regelbereich Verstärkung / Control range amplification |
SAT: 20 dB; TERR: 20 dB
|
| Regelbereich Entzerrer / Control range equalizer |
SAT: 10 dB fix; TERR: 15 dB
|
| Ausgangspegel (IMA3-35 dB) / Output level (IMA3-35 dB) |
SAT: 114 dBµV
|
| Ausgangspegel (IMA2-60 dB) / Output level |
TERR: 108 dBµV
|
| LNB-Stromversorgung / LNB supply |
max. 600 mA
|
| Allgemein | |
| LNB-Stromversorgung / LNB power supply |
1500 mA max.
|
| Stromverbrauch typ. / Typical power consumption. |
250 mA
|
| Stromversorgung / Power supply |
18 V / 2000 mA
|
|
Betriebsparameter
|
|
| Maße (B x H x T) / Dimensions (W x H x D) [mm] |
150x175x60
|
