16 SAT und 1 terrestrischer Eingang

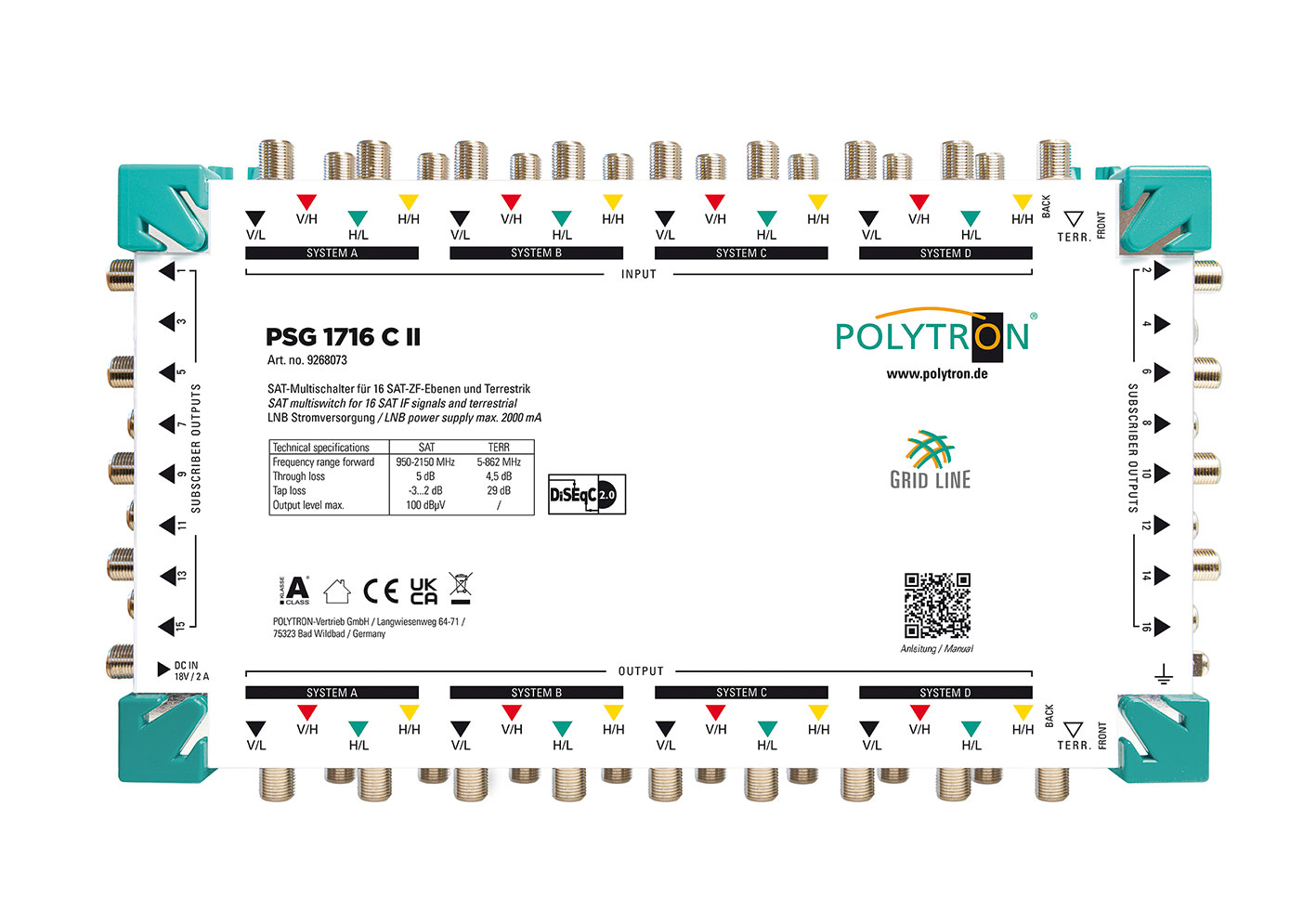

Der PSG 1716 C II ist ein kompakter Multischalter zur Verteilung von Signalen von bis zu vier Satelliten, einschließlich 1616 SAT-ZF-Ebenen, sowie terrestrischen Signalen.
Er versorgt bis zu 1616 Teilnehmeranschlüsse, beispielsweise SAT-Receiver oder Fernseher mit integriertem SAT-Tuner. Die Auswahl der jeweiligen Empfangsebene erfolgt über 13/1813/18 V, 0/220/22 kHz und DiSEqC 2.02.0. Dank der zweireihig angeordneten F-Anschlüsse bleibt das Gerät trotz seiner umfangreichen Anschlussmöglichkeiten besonders platzsparend.
Hauptmerkmale:
- 16xSAT, 1xTERR
- Hohe Energieeffizienz
- Integrierter Verstärker im SAT-Bereich um Kabeldämpfung zu kompensieren
- Umschaltkriterien 13/18 V, 0/22 kHz, DiSEqC 2.0
- Hohe Rückflussdämpfung
- Hohe Entkopplung der Ebenen
- Kaskadegerät zur Erweiterung der SAT-ZF Anlage
- Optional Netzteil NG 18/2000 F zur LNB-Speisung
- Abmessungen: 290x175x65 mm
| Artikel im Onlineshop aufrufen |
| Bedienungsanleitung |
| Technische Daten / Specifications | |
| Typ / TypeTyp / Type |
PSG 1716 C II
|
| Artikel-Nr. / Article no. |
92682073
|
| Eingänge / Inputs |
16 SAT, 1 TERR
|
| Ausgänge / Outputs |
16
|
| Frequenzbereich Frequency range |
5...862 MHz / 950...2150 MHz
|
| Durchgangsdämpfung / Through loss TERR 40...862 MHz |
4,5 dB
|
| Durchgangsdämpfung / Through loss SAT 950...2150 MHz |
5 dB
|
| Abzweigdämpfung / Tap loss TERR. 40...862 MHz |
29 dB
|
| Abzweigdämpfung / Tap loss SAT 950...2150 MHz |
-2…3 dB
|
| Schaltkriterien / Switching commands |
13 V / 18 V / 0/22 kHz / DiSEqC 2.0
|
| Entkopplung / Isolation Horz. / Vert. |
30 dB
|
| Entkopplung / Isolation SAT / TERR |
30 dB
|
| Ausgangspegel max. SAT/ Output level max. SAT |
SAT: 100 dBµV ; TERR: -35 dBµV
|
| Stromaufnahme je Receiver Power consumption per receiver |
50 mA
|
| LNB-Stromversorgung / LNB supply |
max. 2000 mA
|
| Betriebstemperatur Operation temperature |
-20...+50 °C
|
| Maße (B x H x T) Dimensions (W x H x D) [mm] |
290 x 175 x 65
|
